Ahoj! Ako dodávateľ ložísk série Big Lead SFY sa často pýtam, ako vypočítať únavovú životnosť týchto ložísk. Je to zásadná téma, najmä pre tých, ktorí sa spoliehajú na tieto ložiská vo svojich strojoch. V tomto blogu rozoberiem proces spôsobom, ktorý je ľahko pochopiteľný.
Pochopenie základov únavy ložísk
Predtým, než sa ponoríme do výpočtu, rýchlo si prejdeme, čo je to únava ložísk. Ložiská sú počas prevádzky vystavené cyklickému namáhaniu. V priebehu času môžu tieto opakované cykly namáhania spôsobiť vznik mikroskopických prasklín na nosných plochách. Ako tieto trhliny rastú, môžu viesť k odlupovaniu (odlupovaniu materiálu) a prípadne zlyhaniu ložiska. Únavová životnosť ložiska je počet otáčok alebo hodín prevádzky, ktoré ložisko vydrží, kým sa objavia prvé známky únavového zlyhania.
Faktory ovplyvňujúce únavovú životnosť veľkého oloveného ložiska série SFY
Niekoľko faktorov môže ovplyvniť únavovú životnosť ložísk série Big Lead SFY. Tu sú niektoré z najdôležitejších:
- Načítať: Veľkosť zaťaženia aplikovaného na ložisko je hlavným faktorom. Vyššie zaťaženie má vo všeobecnosti za následok kratšiu únavovú životnosť. Zaťaženie môže byť radiálne, axiálne alebo kombinácia oboch.
- Rýchlosť: Rýchlosť otáčania ložiska ovplyvňuje aj jeho únavovú životnosť. Vyššie rýchlosti môžu zvýšiť počet záťažových cyklov za jednotku času, čím sa zníži celková únavová životnosť.
- Mazanie: Správne mazanie je nevyhnutné na zníženie trenia a opotrebovania ložiska. Nedostatočné mazanie môže viesť k zvýšenému vývinu tepla a predčasnej únave.
- Prevádzkové podmienky: Faktory ako teplota, vlhkosť a prítomnosť nečistôt môžu mať vplyv na únavovú životnosť ložiska. Náročné prevádzkové podmienky môžu urýchliť proces opotrebovania.
Vzorec na výpočet únavovej životnosti ložísk
Najbežnejšie používaným vzorcom na výpočet základnej menovitej životnosti ložiska je vzorec podľa normy ISO 281:
[L_{10} = \left(\frac{C}{P}\right)^p \times 10^6 \text{ otáčky}]
kde:
- (L_{10}) je základná menovitá životnosť, čo je počet otáčok, ktoré 90 % zo skupiny identických ložísk vydrží, kým sa objavia prvé známky únavového zlyhania.
- (C) je základná dynamická zaťažiteľnosť ložiska. Túto hodnotu uvádza výrobca ložiska a predstavuje zaťaženie, ktoré ložisko znesie po dobu 1 milióna otáčok s 90% pravdepodobnosťou prežitia.
- (P) je ekvivalentné dynamické zaťaženie ložiska, ktoré berie do úvahy radiálne aj axiálne zaťaženie. Výpočet (P) môže byť o niečo zložitejší a závisí od typu ložiska a rozloženia zaťaženia.
- (p) je exponent, ktorý je 3 pre guľkové ložiská a 10/3 pre valčekové ložiská.
Výpočet únavovej životnosti veľkého oloveného ložiska série SFY krok za krokom
Poďme si krok za krokom prejsť procesom výpočtu únavovej životnosti veľkého oloveného ložiska série SFY:
- Určenie základnej dynamickej záťaže ((C)): Pozrite si katalóg ložísk alebo kontaktujte výrobcu, aby ste získali základné dynamické zaťaženie pre konkrétne ložisko Big Lead série SFY, ktoré používate.
- Vypočítajte ekvivalentné dynamické zaťaženie ložiska ((P)): Tento krok zahŕňa zváženie radiálneho a axiálneho zaťaženia pôsobiaceho na ložisko. Vzorec na výpočet (P) závisí od typu ložiska a rozloženia zaťaženia. Pre jednoduchý prípad, keď pôsobí iba radiálne zaťaženie ((F_r)), (P = F_r). Ak však existuje aj axiálne zaťaženie ((F_a)), výpočet sa stáva zložitejším. Možno budete musieť použiť ďalšie faktory a koeficienty poskytnuté výrobcom.
- Určite exponent ((p)): Keďže ložiská série Big Lead SFY sú zvyčajne guľkové ložiská, (p = 3).
- Vložte hodnoty do vzorca: Keď určíte (C), (P) a (p), môžete tieto hodnoty zapojiť do vzorca ISO 281 a vypočítať základnú životnosť ((L_{10})) v otáčkach.
- Previesť na hodiny prevádzky: Ak chcete vyjadriť únavovú životnosť v hodinách prevádzky, môžete použiť nasledujúci vzorec:
[L_{h} = \frac{L_{10}}{60n}]
kde:
- (L_{h}) je životnosť v hodinách.
- (n) je rýchlosť otáčania ložiska v otáčkach za minútu (RPM).
Príklad výpočtu
Povedzme, že máme guľôčkové ložisko série Big Lead SFY so základným dynamickým zaťažením ((C)) 50 000 N. Ekvivalentné dynamické zaťaženie ložiska ((P)) je vypočítané na 10 000 N a rýchlosť otáčania ((n)) je 1 000 ot./min.
- Najprv vypočítajte základnú životnosť ((L_{10})) v otáčkach:
[L_{10} = \left(\frac{50000}{10000}\right)^3 \krát 10^6 = 125 \krát 10^6 \text{ otáčky}]
- Potom preveďte na hodiny prevádzky:
[L_{h} = \frac{125 \times 10^6}{60 \times 1000} \približne 20 833 \text{ hodín}]
Ďalšie úvahy
Je dôležité poznamenať, že vzorec ISO 281 poskytuje odhad životnosti základného hodnotenia. V reálnych aplikáciách sa skutočná únavová životnosť ložiska môže líšiť v dôsledku faktorov, ako je mazanie, prevádzkové podmienky a kvalita inštalácie. Na zlepšenie presnosti výpočtu únavovej životnosti možno budete musieť použiť dodatočné korekčné faktory.
Ďalšie zdroje

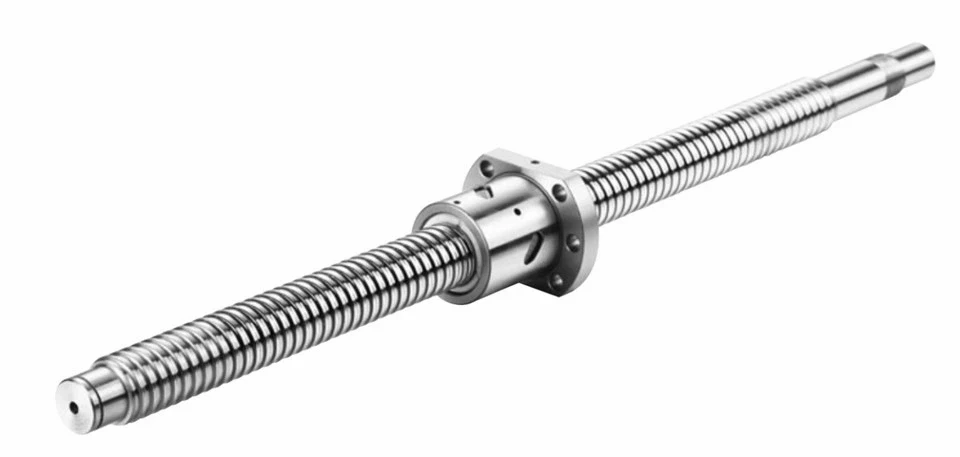

Ak máte záujem o iné typy ložísk, ponúkame aj oSilné prachotesné guľôčkové ložisko série SFNU,Silné prachotesné ložisko radu SFA s nízkou hlučnosťou, aPrírubový typ Ložisko radu SFU. Tieto ložiská sú navrhnuté tak, aby spĺňali požiadavky rôznych aplikácií a ponúkali vysoký výkon a spoľahlivosť.
Záver
Výpočet únavovej životnosti ložísk série Big Lead SFY je dôležitým krokom pri zabezpečovaní spoľahlivej prevádzky vášho strojového zariadenia. Pochopením faktorov, ktoré ovplyvňujú únavu ložísk, použitím vhodného vzorca a zvážením ďalších skutočných faktorov, môžete robiť informovanejšie rozhodnutia o výbere a údržbe ložísk.
Ak máte akékoľvek otázky týkajúce sa výpočtu únavovej životnosti našich ložísk alebo máte záujem o kúpu veľkého oloveného ložiska série SFY, neváhajte nás kontaktovať pre ďalšiu diskusiu. Sme tu, aby sme vám pomohli nájsť najlepšie riešenia ložísk pre vaše potreby.
Referencie
- ISO 281:2007, Valivé ložiská – Dynamická únosnosť a menovitá životnosť.
- Katalógy ložísk, dokumentácia výrobcu.
